Prüfstandset inkl. Längenmessgerät SAUTER TVS 10KN100-LD
Liefertermin auf Anfrage
Praktisches Set für Kraft-Weg-Messungen in Labor und Industrie
Listenpreis
8.150,00 €
Technical Datasheet
Max. Kraft
10 kN
| Standard | ||
|---|---|---|
Beschreibung
- Fünf in einem – motorisierter Premium-Prüfstand, Längenmesssystem LD, Schnittstellenkabel, Datenübertragungssoftware AFH LD, Schnittstellenkonverter AFH 12 und Montage
- Mit Linearpotentiometer zur Längenmessung zur Erstellung von Kraft-Weg-Diagrammen am PC, maximaler Messbereich 210 mm, Ablesbarkeit 0,01 mm, Messgenauigkeit 0,5 % von [Max], USB-A-Kabel 1,5 m, hohe Datenerfassungsgeschwindigkeit
- Motorisierter Prüfstand für Zug- und Druckkraftmessungen
- Schrittmotor für optimale Bedienbarkeit:
- für konstante Geschwindigkeit von kleinster bis maximaler Belastung
- ermöglicht die Prüfung bei minimaler Geschwindigkeit und voller Belastung
- für höhere Positioniergenauigkeit. Präzises Starten und Stoppen, ohne Nachlauf, auch bei hohen Geschwindigkeiten
- genaueste Einstellmöglichkeit der Verfahrgeschwindigkeit mit Anzeige im Display - Maximaler Verfahrweg gesichert durch elektrische Endschalter
- Großer Arbeitsbereich durch standardmäßig lange Führungssäulen, ermöglicht eine Vielzahl von Befestigungsmöglichkeiten

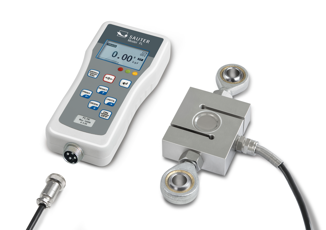

- Besonders flexible Montagemöglichkeiten von unterschiedlichen Kraftmessgeräten, wie z. B. SAUTER FC, FH, FK, FL:
- Direktmontage der externen Messzelle ab 1000 N Messbereich an der Quertraverse
- Halterung für Kraftmessgeräte der Serie SAUTER FH mit externer Messzelle (siehe Zubehör)
Spezifikationen
Artikelcodes, Produktgruppen & Statusinformationen
Modell-Artikel-Code
:
TVS 10KN100-LD
Modell-Reihe
:
TVS-LD
Sortiment
:
Sauter
Produkt Segment
:
Kraftmesstechnik
Produktgruppe
:
Prüfstände (motorisiert)
Produkt-Verwendungsart
:
Hauptartikel
EAN-Code (Modell)
:
4045761343573
Planned start date
:
2023-2HJ
Zolltarifnummer
:
90249000
Produktstatus
:
Aktiv
Verantwortliche Personen
Produktmanager
:
Enrico Steier
Technische Daten - Primär
Max. Kraft
:
10 kN
Technische Daten - Anzeige
Typ der Anzeige
:
LED Segmente
Technische Daten - Spannungsversorgung
Stromversorgung
:
Netzteil
Eingangsspannung der Stromversorgung / max.
:
230 V AC, 50 Hz
Steckdose für Netzgerät
:
Kaltgerätekabel
Schutzklasse
:
Schutzklasse I - Schutzleiter
Technische Daten - Umweltbedingungen
Maximale Lagertemperatur
:
40 °C
Minimale Lagertemperatur
:
-10 °C
Preise & Rabatte
Listenpreis
:
8.150,00 €
Garantie
:
36 mon
Technische Daten - Konstruktion
Gehäuseabmessungen (BxTxH)
:
250×400×1550 mm
Material Gehäuse
:
Metall, lackiert
Führungssäule(n) - Abstand
:
215 mm
Befestigungsgewinde
:
4x Gewindebohrung M6;Gewindebohrung M12
Technische Daten - Messsystem
Verfahrgeschwindigkeit - min.
:
1 mm/min
Verfahrgeschwindigkeit - max.
:
200 mm/min
Max. Verfahrweg
:
210 mm
Technische Daten - Funktionen
Elektrische Endschalter
:
Ja
Wiederholfunktion
:
Ja
Anzeige der Geschwindigkeit
:
Ja
Technische Daten - Verpackung & Versand
Verpackungsbestandteil - nach Gewicht - Kunststoff
:
300 g
Verpackungsbestandteil - nach Gewicht - Holz
:
14 kg
Verpackungsbestandteil - nach Gewicht - Schaumstoff
:
1,8 kg
Verpackungsbestandteil - nach Gewicht - Metall
:
2 kg
Lieferzeiten
:
2 d
Abmessungen Verpackung (B×T×H)
:
520×345×1610 mm
Bruttogewicht
:
105 kg
Nettogewicht
:
65 kg
Versandart
:
Spedition
UN-Nummer
:
Kein Gefahrgut
